Valmistettu sisäkulman säteellä R≤0,3mm ja kokotoleranssilla ±0,1mm. Ihanteellinen korkeisiin verhoseiniin, siltasuunnitteluun ja tarkkuuskoneisiin, jotka vaativat virheetöntä kokoonpanoa ja poikkeuksellista kantavuutta.

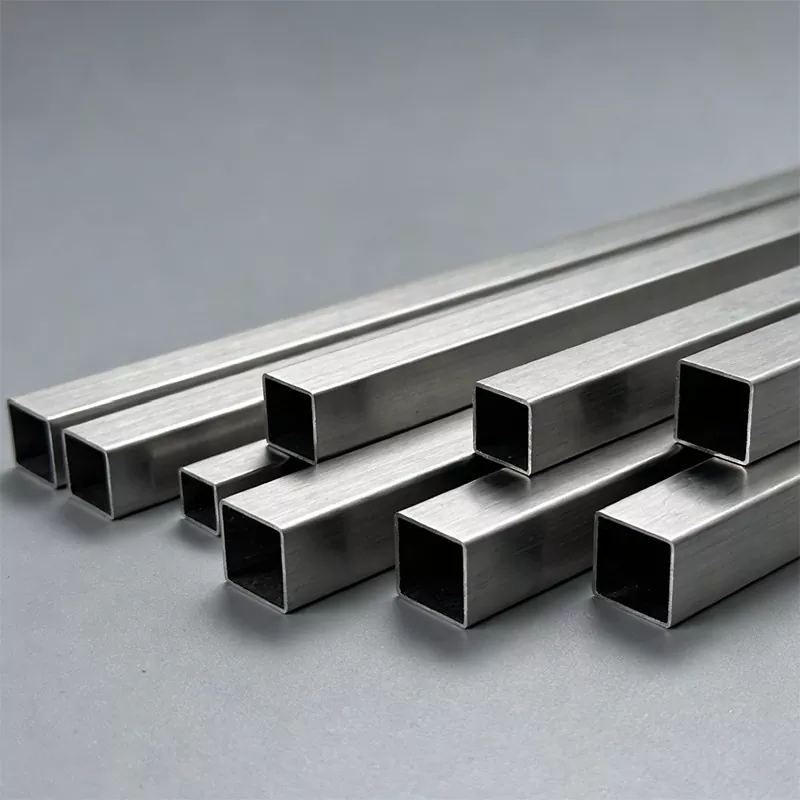

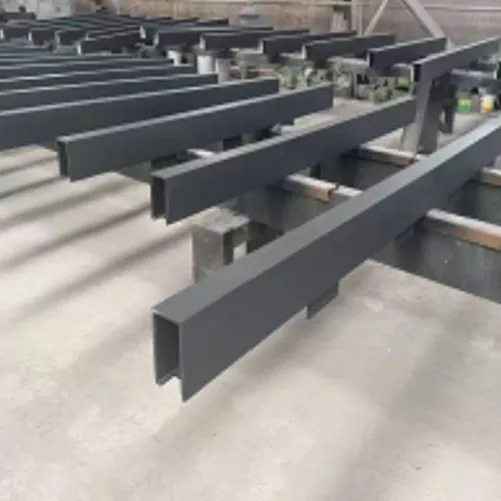

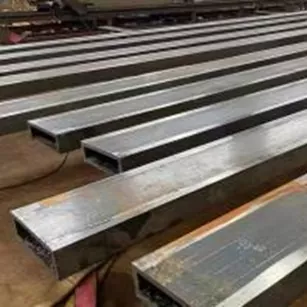

Suorakulmainen neliömäinen putki on ontto metalliprofiili, jonka poikkileikkaus on neliön tai suorakaiteen muotoinen ja jonka sisäkulma on tarkasti lähellä 90° (terävän kulman säde R≤0,5mm), mikä eroaa perinteisistä pyöristetyistä neliöputkista (R≥1,0mm). Se käsitellään kylmätaivuttamalla, kuumavalssaamalla tai suulakepuristamalla hiiliteräksestä tai ruostumattomasta teräksestä. Vakaan rakenteen ja säännöllisen ulkonäön ansiosta se sopii erinomaisesti B2B-projekteihin, joissa vaaditaan korkeaa kokoonpanotarkkuutta ja mekaanisia ominaisuuksia. Tutustu koko valikoimaammeerikoismuotoinen teräsmukautettuja vaatimuksia varten.
Ydinedut ja vahvistetut tapaukset
Millimetritason tarkkuus
Kehittyneen kylmämuovaustekniikan ansiosta sisäkulman säde on puristettu arvoon ≤0,3 mm ja komponenttien liitosrako on säädetty arvoon ≤0,1 mm. Tämä tarkkuus vähentää suoraan paikan päällä tapahtuvaa koneistusvaihetta ja lisää kokoonpanon tehokkuutta 30–50 %.
Ylivoimainen rakenteellinen suorituskyky
Perinteisiin pyöreisiin nelikulmaisiin putkiin verrattuna terävän kulman nelikulmaisen putken vääntö- ja taivutuslujuus on kasvanut 15–20 %. Ontto rakenne vähentää painoa 12–30 %, mikä optimoi materiaalikustannuksetteräsrakenteet.

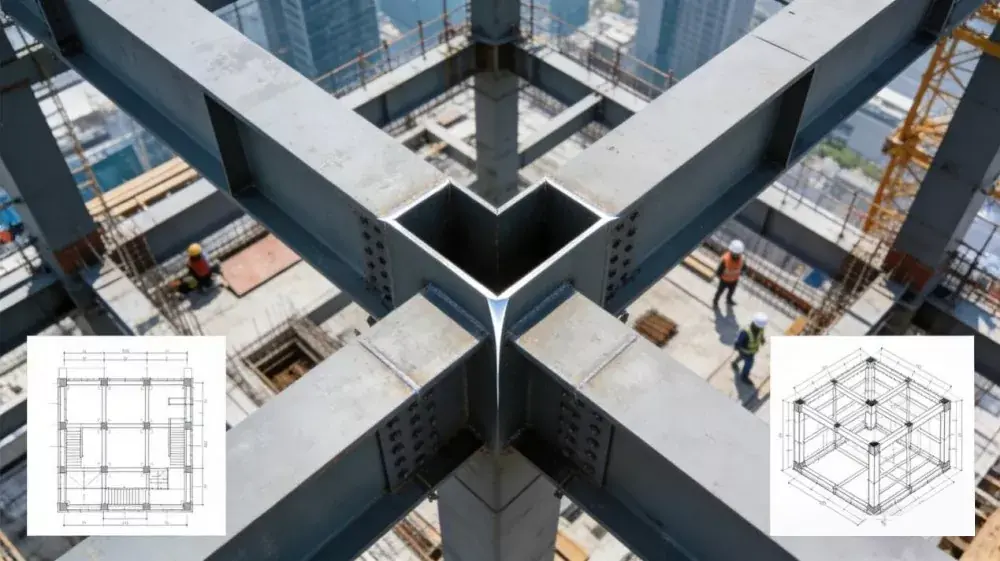

Projektitapaus: 500-metrinen supertorni Shenzhenissä
Kantavana rungona käytettiin palonkestävää neliöputkea Q345FR. Saumattomalla liitostekniikalla saavutettiin 70 % myötölujuuden säilymisaste 600 °C:ssa, mikä täyttää 3 tunnin palonkestävyysrajan palonkestävällä pinnoitteella. Tämä vähensi palonkestävän levyn kulutusta 30 % ja lyhensi rakennusaikaa kahdella kuukaudella perinteisiin suunnitelmiin verrattuna.
Tekniset tiedot
Seuraavat parametrit toimivat viitteenä. Mukautetut koot ja laatuluokat ovat saatavilla teknisen arvioinnin jälkeen.
| Specification Kategoria | Tuote | Viiteparametrit | Sovelluksen huomautukset |
|---|---|---|---|
| Osion koko | Sivun pituusalue (neliö) | 10mm × 10mm - 200mm × 200mm | Pienet huonekalut/tarkkuuslaitteet; suuret koot verhoseinille/silloille. |
| Sivun pituusalue (suorakulmio) | 10mm × 20mm - 150mm × 300mm | Suorakaiteen muotoinen osa keskittyy yksisuuntaiseen taivutuskestävyyteen hyllypalkkien osalta. | |
| Sisäkulman säde (R) | Perinteinen ≤0,5mm; korkea tarkkuus ≤ 0,3 mm | Täyttää tiukat tarkkuuskokoonpanovaatimukset. | |
| Kokotoleranssi | Normaali ±0,5 mm; tarkkuus ±0,1 mm | Automaatiolaitteisiin ja erittäin korkeisiin verhoseiniin. | |
| Seinän paksuus | Perinteinen paksuus | 0,8-12 mm | Ohutseinämäinen kevytrakenteisiin, paksuseinämäinen kantavaan käyttöön. |
| Mukautettu paksuus | Minimi 0,3 mm, maksimi 15 mm | Erittäin ohut viimeistelyyn, erittäin paksu siltojen jäykisteisiin. | |
| Paksuustoleranssi | ≤2 mm: ±0,05 ~ 0,1 mm; 2-6 mm: ±0,1-0,2 mm; >6mm: ±0,2-0,3mm | Varmistaa rakenteellisen jännityksen jakautumisen vakauden. | |
| Materiaalin ominaisuudet | Hiiliterässarja | Q235B, Q345B, Q690 korkealujuus teräs | Q690 myötöraja ≥690 MPa, sopii raskaaseen kuormaan ja painonpudotukseen. |
| Erikoisterässarja | Q345FR tulenkestävää terästä | 70 % myötöraja 600°C:ssa, 3 tunnin palonkestävyys. | |
| Alloy sarja | 304/316 ruostumaton teräs, 6061 alumiiniseos | Ruostumaton korroosionkestävyys, alumiini kevyeen ulkokäyttöön. | |
| Tekniset parametrit | Muodostusprosessi | Kylmämuovaus + paikallinen lämpökäsittely | Vähentää stressin keskittymistä ja parantaa vakautta. |
| Hitsaustekniikka | Laserkaarihybridihitsaus | Hitsauksen leveys 2 mm, muodonmuutos pienentynyt 70 %, väsymisikä > 2 miljoonaa jaksoa. | |
| Pintakäsittely | Kuumasinkitys, fluorihiiliruiskutus, anodisointi | Sinkki korroosioon, fluorihiili säähän, anodisointi alumiinille. | |
| Mekaaniset ominaisuudet | Taivutusvoima | 15% ~ 20% korkeampi kuin pyöreä neliöputki, jolla on samat tiedot | Tasaisempi jännitysjakauma. |
| Painonpudotussuhde | 12 % ~ 30 % | Mukautuu kevyisiin vaatimuksiin, kuten superkorkeisiin kerrostaloihin ja siltoihin. | |
| Säänkestävyys | Sinkkipinnoite ≥80 μm; fluorihiilisuolasumutuskestävyys ≥1000h | Mukautuu pitkän aikavälin ulkokäyttöön. |
Räätälöinti ja sovellusskenaariot

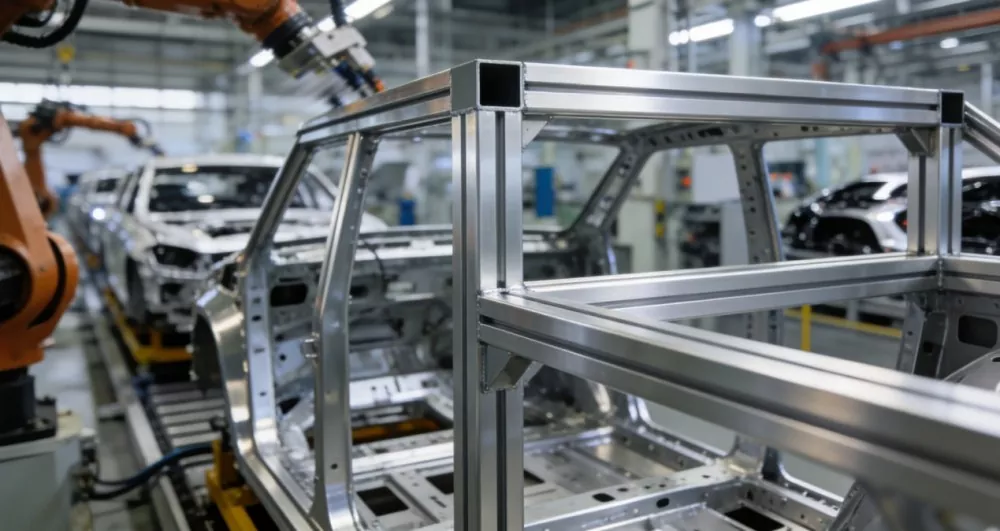

Räätälöintimahdollisuudet laajentavat sovellusten rajoja. Lujasta teräksestä alumiiniseokseen ja laserhitsauksesta fluorihiiliruiskutukseen joustavat yhdistelmät vastaavat monenlaisiin B2B tarpeisiin. Esimerkiksi 6061 alumiiniseoksesta valmistettua neliöputkea käytetään autojen hitsausrobottien pohjana, mikä mahdollistaa tarkan ohjauskiskon asennuksen ±0,1° kulman virheenhallinnan avulla.

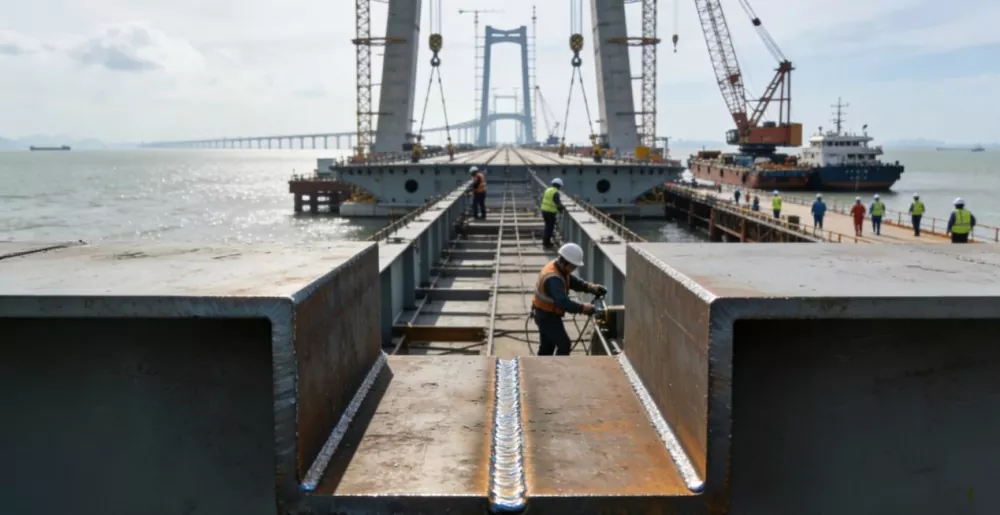

Kun Q690-lujaa neliömäistä putkea on käytetty syvän keskikanavan teräslaatikkopalkin jäykistimessä, yhden kerroksen paino pienenee 1200 tonnia. Laserkaarihybridihitsausprosessin väsymisikä ylittää 2 miljoonaa jaksoa, mikä on 50 % korkeampi kuin perinteisillä menetelmillä. Tämä materiaali osoittaa jatkuvasti teknistä arvoaan korkeissa rakennuksissa, siltasuunnittelussa ja tarkkuuskoneissa.
Miksi valita Shunchen Industry?
Shunchen Industrylla on merkittäviä etuja suorakulmaisten neliöputkien alalla, sillä ydinsuorituskyky ja prosessointitarkkuus ylittävät tavanomaiset alan standardit. Sisäkulman säde on ≤0,3 mm ja kokotoleranssia säädetään ±0,1 mm:n sisällä.
Tarjoamme runsaan materiaalivalikoiman, mukaan lukien korkealujuus Q690 teräs ja Q345FR tulenkestävä teräs. Verrattuna tavallisiin tuotteisiin taivutuslujuus kasvaa 15-20 % ja samalla saavutetaan 12-30 % painonpudotus. Me tuemmetäydellinen räätälöintiluottaa digitaaliseen joustavaan tuotantotapaan. Varmista nopea toimitus, tiukka laadunvalvonta ja täydelliset tarkastusasiakirjatjoukkotilauksia. Toimimme atehtaan suora toimittajatakaamaan parhaanB2B-lainaus.
Usein kysytyt kysymykset
1. Mikä erottaa suorakulmaisen neliömäisen putken tavallisesta neliöputkesta?
Suorakulmaisen neliömäisen putken sisäkulman säde (R) on ≤0,5 mm ja ≤0,3 mm korkean tarkkuuden malleissa. Tämä on huomattavasti terävämpi kuin perinteiset neliömäiset putket, joiden pyöristetyn kulman säde on tyypillisesti R≥1,0 mm. Tämä terävämpi kulma mahdollistaa saumattoman, rakottoman liitoksen (raot ≤ 0,1 mm), joten se sopii erinomaisesti erittäin tarkkoihin arkkitehtuuri- ja konesovelluksiin.
2. Mitä materiaaleja ja teräslajeja on saatavilla massatilauksille?
Toimitamme hiiliterässarjaa (Q235B, Q345B, Q690 korkea lujuus), erikoistulenkestävää terästä (Q345FR), ruostumatonta terästä (304/316) ja alumiiniseosta (6061). Q690 on erittäin suositeltava raskaan kuormituksen skenaarioihin, jotka vaativat painonpudotusta, kun taas ruostumaton teräs 304/316 on ihanteellinen syövyttäviin ympäristöihin.
3. Miten laserkaarihybridihitsaus hyödyttää tuotetta?
Suorakulmaisissa neliöputkissamme hyödynnetään edistynyttä laserkaarihybridihitsausta. Tämä tekniikka kaventaa hitsin leveyden noin 2 mm:iin, vähentää hitsauksen muodonmuutoksia 70 % ja pidentää väsymisikää yli 2 miljoonaan jaksoon. Tämä varmistaa erinomaisen rakenteellisen eheyden, erityisesti dynaamisissa kuormitusympäristöissä, kuten siltasuunnittelussa.
4. Voitko tarjota räätälöityjä pintakäsittelyjä?
Kyllä. Tarjoamme kuumasinkitystä (erinomainen korroosionesto), fluorihiiliruiskutusta (UV- ja säänkestävyys) ja anodisointia (erityisesti alumiiniseosmalleille). Valinta riippuu ulkoaltistusolosuhteistasi ja esteettisistä vaatimuksistasi.
5. Mikä on suurten projektitilausten toimitusaika?
Toimitusajat riippuvat kokonaismäärästä, materiaalilaadusta ja erityisistä käsittelyvaatimuksista. Vakiokokojen kohdalla se on tyypillisesti 15–25 päivää. Hyödynnämme digitaalista joustavaa tuotantotapaa varmistaaksemme nopeat toimitukset ja tiukan laadunvalvonnan, noudattaen suurten rakennusprojektien tiukat aikataulut.
Pyydä tarjous suorakulmaisesta neliöputkesta
Ota yhteyttä Shunchen Industryiin ja kerro tarvitsemasi mitat, materiaalilaatu (esim. Q345B, Q690), seinämän paksuus ja pintakäsittely. Suunnittelutiimimme tarkistaa projektisi ja antaa kilpailukykyisen tarjouksen suoraan tehtaalta.
