EN 10210 S355J2H Neliönmuotoinen ontto profiili

Johtavana teräsprofiilien valmistajana, jolla on 12 vuoden vientikokemus, ShunChen on erikoistunut korkean suorituskyvyn onttoihin rakenteisiin. Tuotantokantamme Tianjinissa on varustettu useilla täysin automatisoiduilla kylmämuovauslinjoilla, tarkkuushitsauslaitteilla ja kansallisen tason materiaalitestauslaboratoriolla, joka keskittyy EN 10210 -standardin mukaisten neliömäisten profiilien T&K-tuotantoon ja tuotantoon, jotka soveltuvat teräsrakenteiden rakentamiseen, siltasuunnitteluun, mekaanisiin laitteisiin ja verhoseinien tukiskenaarioihin.

Poiketen tavallisista hitsatuista neliömäisistä putkista, joilla on epävakaat materiaaliominaisuudet, suuri mittapoikkeama ja huono alhaisen lämpötilan kestävyys, EN 10210 S355J2H -standardin mukaisissa onttoprofiileissamme käytetään korkealaatuisia hienorakeisia rakenneteräsaihioita, jotka on yhdistetty edistyneisiin kylmämuovaus- ja suurtaajuushitsausprosesseihin. Tiukka monivaiheinen pinnan esikäsittely + tarkkuusmuovaus + online-ultraäänivirheiden havaitsemisprosessit otetaan käyttöön yhtenäisen ja vakaan rakenneosan muodostamiseksi. Vanhempi laadunvalvontatiimimme, jolla on vuosien kokemus alalta, suorittaa täyden prosessin seurannan ja tarkastuksen jokaiselle tuote-erälle varmistaen sivun pituustoleranssin ≤±0,5 mm, suoruuden ≤1 mm/m ja hitsauslujuuskertoimen ≥0,95. Kaikki tuotteet ovat EN-, GB-, ASTM- ja JIS-standardien mukaisia, ja ne voivat tarjota täydelliset myllytestitodistukset (MTC EN 10204 3.1) ja kolmannen osapuolen SGS-tarkastusraportit.

Reaalimaailman suorituskykytestaus

1. Matalan lämpötilan iskunkestävyystesti (kolmannen osapuolen SGS-testi).

Standardi: EN 10210-1, EN ISO 148-1 Testiolosuhteet: -20 ℃ Charpyn V-lovinen iskutesti, 3 rinnakkaista näytettä erää kohden

Testinäytteet:

· Tavallinen Q235 hitsattu neliöputki

· Standardi S355JR neliömäinen ontto profiili

· EN 10210 S355J2H nelikulmainen ontto profiili

Tärkeimmät havainnot:

· Tavallinen Q235 neliöputki: Keskimääräinen iskuenergia ≤27J huoneenlämpötilassa, selvä hauras murtuma 0 ℃:ssa, ei sovellu matalan lämpötilan ympäristöön

· S355JR neliömäinen ontto profiili: Vakaa suorituskyky huoneenlämmössä, iskuenergia laskee jyrkästi alle -10 ℃, ei täytä matalan lämpötilan rakennusvaatimuksia

· S355J2H neliömäinen ontto profiili: Keskimääräinen törmäysenergia ≥27J lämpötilassa -20 ℃, sitkeä murtuman morfologia, vakaa suorituskyky matalassa lämpötilassa ja korkeassa korkeudessa

2. Mittatarkkuuden ja suoruuden tarkastustesti

 Standardi: EN 10210-2

Testitulokset:

· Sivun pituustoleranssi: ±0,5 mm (paljon parempi kuin standardi ±1,0 mm vaatimus)

· Seinämän paksuustoleranssi: ±0,1 mm

· Suoruus: ≤1mm per metri, kokonaissuoruus ≤0,1% kokonaispituudesta

· Päätypinnan kohtisuora: ≤0,3°

Erittäin tarkka mittojen hallinta vähentää tehokkaasti paikan päällä tapahtuvaa leikkaus- ja säätötyötä, parantaa asennuksen tehokkuutta ja rakenteen kokoonpanon tarkkuutta.

3. Hitsauksen ja mekaanisten ominaisuuksien testi

Testattu EN 10210:n ja asiaankuuluvien eurooppalaisten rakenneterässtandardien mukaisesti, ydinten suorituskykyindikaattorit ovat seuraavat:

· Myötölujuus: ≥355MPa (paksuudelle ≤16mm)

· Vetolujuus: 470 ~ 630 MPa

· Venymä (A5): ≥22 %

· -20℃ Charpyn iskuenergia: ≥27J (pitkittäinen)

· Hitsauksen lujuuskerroin: ≥0,95, ei halkeamia 180° taivutustestin jälkeen

Hienorakeinen teräspohja + korkean taajuuden tarkkuushitsausprosessi toteuttaa täydellisen yhdistelmän rakenteellisesta lujuudesta, matalan lämpötilan sitkeydestä ja käsittelysuorituskyvystä, mukautuen paikan päällä tapahtuvaan hitsaukseen, taivutukseen, lävistykseen ja muihin rakennusvaatimuksiin.

Tosimaailman käyttäjäskenaariot ja varmennettu

Tapaustapaus 1: Suurteräsrakenteiden tehdasrakennusprojekti (Northern European Engineering Co., Ltd.) Teollisuus: Teollisuusteräsrakenteiden rakentaminen Ongelma: Alkuperäisessä hankkeessa käytettyjen tavallisten neliömäisten teräsputkien lujuus matalassa lämpötilassa oli heikko, ja hauraiden murtumisvaaraa oli talven matalassa lämpötilassa -15 ℃ - -20 ℃. Mittapoikkeama oli suuri, mikä hidasti paikan päällä tapahtuvaa asennusta ja lisäsi rakennuskustannuksia. Ratkaisu: Ota käyttöön ShunChen EN 10210 S355J2H neliömäinen ontto profiili, erittely 150 × 150 × 6 mm, kuumasinkitty pintakäsittely korroosionkestävyyttä varten. Tulos: 6 vuoden käytön jälkeen matalassa lämpötilassa rakenteellinen jännitys on vakaa, hauraita murtumia tai muodonmuutoksia ei tapahdu. Korkea mittatarkkuus lisää paikan päällä tapahtuvan asennuksen tehokkuutta 35 % ja rakenteen kokonaiskäyttöikä pitenee yli 30 vuoteen. Vuotuinen hankintamäärä on 1800 tonnia, ja osapuolet ovat ylläpitäneet pitkäaikaisia ​​yhteistyösuhteita.

Tapaus 2: Kaupunkikaupallisen monimutkaisen verhoseinän tukiprojekti (kotirakennustekniikan ryhmä)

Toimiala: Liikerakennusten verhoseinien suunnittelu Ongelma: Verhoseinän tukijärjestelmällä on korkeat vaatimukset teräsprofiilien suoruudelle, mittatarkkuudelle ja pinnan tasaisuudelle. Perinteisissä tuotteissa on suuri suoruuspoikkeama ja epätasainen pinta, mikä vaikuttaa verhoseinän asennustarkkuuteen ja esteettiseen kokonaisvaikutelmaan. Ratkaisu: Valitse korkean tarkkuuden EN 10210 S355J2H neliömäinen ontto profiili, valvo tiukasti suoruutta ja päätypinnan kohtisuoraa ja mukauta pinta galvanoitu + jauhemaalauskäsittely. Tulos: Tukiosat on asennettu tarkasti, verhoseinän kokonaisjännitys on tasainen ja ulkonäkö täyttää suunnitteluvaatimukset. Se läpäisi rakennusosapuolen hyväksynnän kerralla. Viiden vuoden käytön jälkeen tuotteella on vakaa suorituskyky ja siitä on tullut konsernin myöhempien verhoseinäprojektien nimetty teräsprofiili.

Tapaus 3: Suurten mekaanisten laitteiden runkojen valmistusprojekti (East China Machinery Manufacturing Co., Ltd.) Toimiala: Mekaanisten laitteiden valmistus Ongelma: Tavallisilla neliömäisillä putkilla on epävakaat mekaaniset ominaisuudet, ja hitsausmuodonmuutoksia on helppo esiintyä laiterunkojen käsittelyn aikana. Valmiilla tuotteella on alhainen kelpoisuusaste, eikä se täytä raskaan kaluston kantavuusvaatimuksia. Ratkaisu: Käytä EN 10210 S355J2H neliömäistä onttoprofiilia, jolla on tasaiset materiaaliominaisuudet ja hyvä hitsausteho, räätälöity laiterunkokokovaatimusten mukaan. Tulos: Tuotteen hitsausmuodonmuutos käsittelyn aikana on pieni, rungon kantokyky täyttää suunnitteluvaatimukset ja valmiiden tuotteiden hylkäysaste putoaa 5,8 %:sta 0,9 %:iin. Se auttaa yritystä tehokkaasti parantamaan tuotteiden laatua ja kasvattamaan raskaan kaluston markkinaosuutta.

Aitoja asiakasarvioita

"Pohjois-Euroopan matalissa lämpötiloissa rakenneteräksen sitkeys matalissa lämpötiloissa on keskeinen indeksi. EN 10210 S355J2H -neliömäisillä onteloillanne on vakaa suorituskyky ja luotettava laatu, mikä täyttää täysin suunnittelun rakennusstandardimme ja on ensisijainen yhteistyötoimittajamme." -- Hans Mueller, projektipäällikkö, Northern European Engineering Co., Ltd.

"Käytämme verhoseinien tukijärjestelmissä neliömäisiä onteloita. Tuotteillasi on korkea mittatarkkuus ja hyvä suoruus, mikä parantaa huomattavasti paikan päällä tapahtuvan asennuksen tehokkuutta. Tekninen tiimi voi tarjota myös räätälöityjä pintakäsittelyratkaisuja projektin vaatimusten mukaisesti, erittäin ammattimaisesti." -- Li Ming, hankintajohtaja, kotimaan rakennustekniikkaryhmä

"Vakaat mekaaniset ominaisuudet ja hyvä hitsausteho ovat avain mekaaniseen rungon valmistukseen. S355J2H-neliöputkissasi on tasainen materiaali ja pieni hitsausmuodonmuutos, mikä vähentää tehokkaasti prosessointihäviöitä. Olemme ylläpitäneet vakaata yhteistyötä useiden vuosien ajan." —— Zhang Wei, tuotannon valvoja, East China Machinery Manufacturing Co., Ltd.Varmennetut tuoteparametrit

(1) Yleiset suoritusstandardit

(2) Tekniset ydinparametrit

(3) Kemiallinen koostumus (paino-%, S355J2H)

(4) Mekaaniset ominaisuudet (S355J2H, t≤16mm)

Keskeiset edut

1. Standardien noudattaminen ja luotettava suorituskyky: Kaikki tuotteet on valmistettu tiukasti eurooppalaisen standardin EN 10210 mukaisesti, ja mekaaniset ominaisuudet ja mittatarkkuus ovat läpäisseet virallisen kolmannen osapuolen testauksen, ja täydelliset testiraportit ovat saatavilla tiedusteluihin.

2. Erinomainen lujuus matalassa lämpötilassa: S355J2H-luokka takaa vakaan iskuenergian yli 27 J lämpötilassa -20 ℃, välttäen tehokkaasti hauraan murtuman riskin, ja se sopii matalan lämpötilan ympäristöihin korkeilla leveysasteilla ja korkean korkeuden projekteissa.

3. Tarkka mittaohjaus: Täysi prosessin automaattinen koon ja suoruuden valvonta, toleranssi on paljon parempi kuin standardivaatimukset, mikä vähentää paikan päällä tapahtuvaa säätötyötä ja parantaa asennuksen ja käsittelyn tehokkuutta.

4. Vahva prosessointisopeutuvuus: Tasainen materiaalirakenne, erinomainen hitsaus- ja taivutuskyky, pieni muodonmuutos käsittelyn aikana, soveltuu leikkaamiseen, lävistykseen, hitsaukseen ja muuhun syvään käsittelyyn erilaisissa skenaarioissa.

5. Täydelliset pintakäsittelyvaihtoehdot: Tukee kuumasinkitystä, jauhemaalausta, maalausta ja muita korroosionestokäsittelyjä, jotka voivat pidentää merkittävästi tuotteiden käyttöikää ulkona ja syövyttävässä ympäristössä.

Sopii käytettäväksi

· Teräsrakenneteollisuus: tehdasrakennusten rungot, stadionin teräsrakenteet, varastohyllyt, kevyet terästalot, siltojen tukirakenteet

· Rakentaminen ja verhoseinä: Rakenna verhoseinän tukikölit, lasiverhoseinien rungot, ulkoseinien koristeelliset tukirakenteet

· Konevalmistus: laiterungot, mekaaniset tuet, maatalouskoneiden komponentit, nostolaitteiden rakenteet

· Kuljetusteollisuus: Konttien rungot, kuorma-autojen korirakenteet, suojakaiteiden tuet, opastinpylväsrakenteet

· Muut toimialat: Aurinkoenergian tukirakenteet, voimansiirtotornit, putkistokannattimet, mainostaulujen kehykset

Miksi valita Tianjin ShunChen

Etsitkö kustannustehokasta ja laadukasta EN 10210 S355J2H nelikulmaisten onttoprofiilien toimittajaa teräsrakenteiden, verhoseinien ja koneiden valmistusprojekteihin? Meillä on 12 vuoden vientikokemus ammattimaisena rakenneputkien valmistajana.

Meillä on suuri varasto tavanomaisia ​​eritelmiä ympäri vuoden, joten toimitusaika on 3-7 päivää. Ammattitaitoinen tekninen tiimimme tarjoaa yhden luukun ratkaisuja, mukaan lukien materiaalin valinta, spesifikaatioiden yhteensovittaminen ja prosessin optimointi käyttöskenaarioiden mukaan. Tehtaan suoramyynti eliminoi väliyhteydet kilpailukykyisin hinnoin ja vakaan tuotteen laadun ansiosta. Ota yhteyttä ShunCheniin nyt saadaksesi ilmaisia ​​näytteitä ja yksityiskohtaisia ​​tarjouksia!

Oikeiden tuotteiden ja lähetysten galleria

Tuotanto ja laaduntarkastus Täysi

automaattinen kylmämuovaustuotantolinja Korkeataajuiset tarkkuushitsauslaitteet Online-mittatestausjärjestelmä (100 % on-line-tunnistus) Universaali materiaalitestauskone ja matalan lämpötilan iskuntestauslaitteet

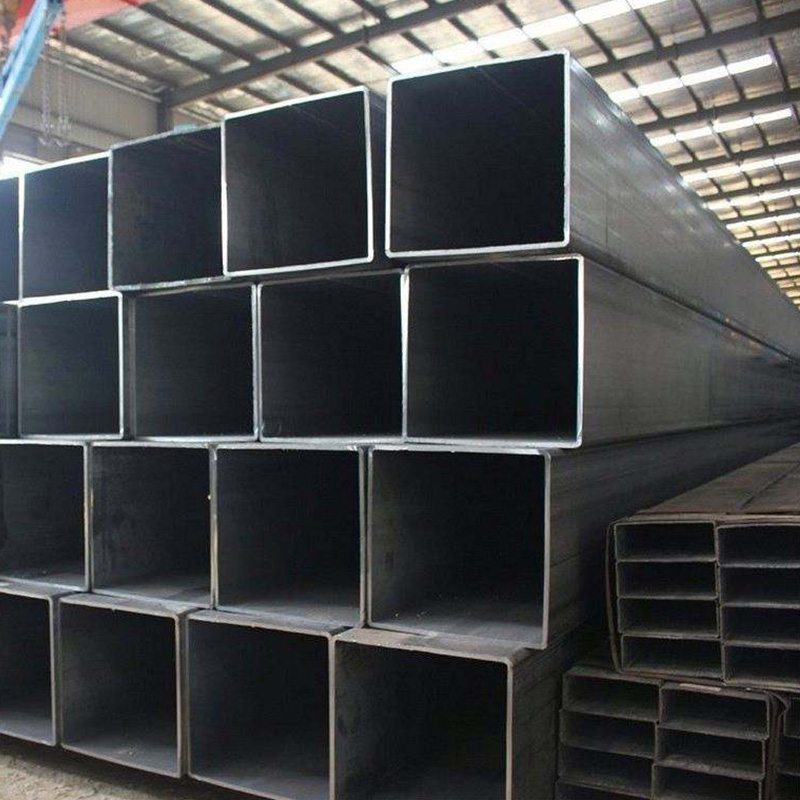

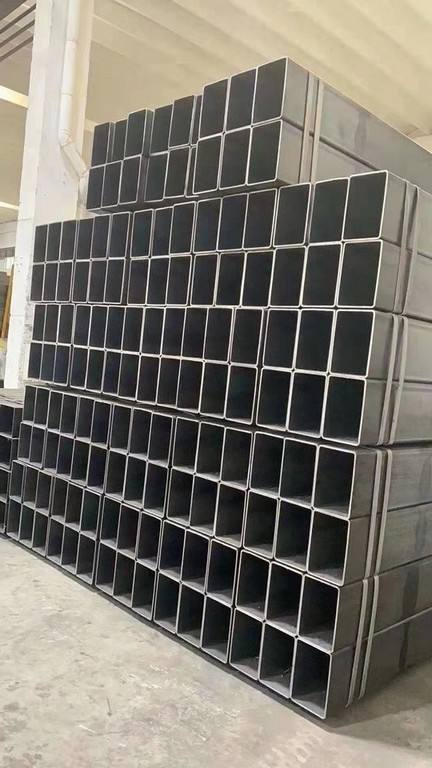

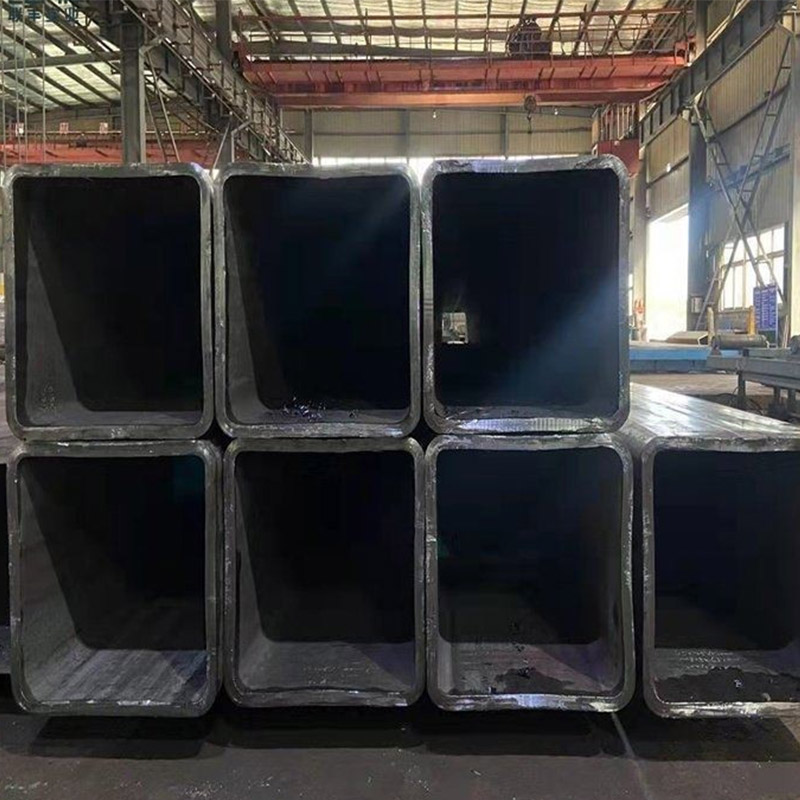

Tuotenäyttö

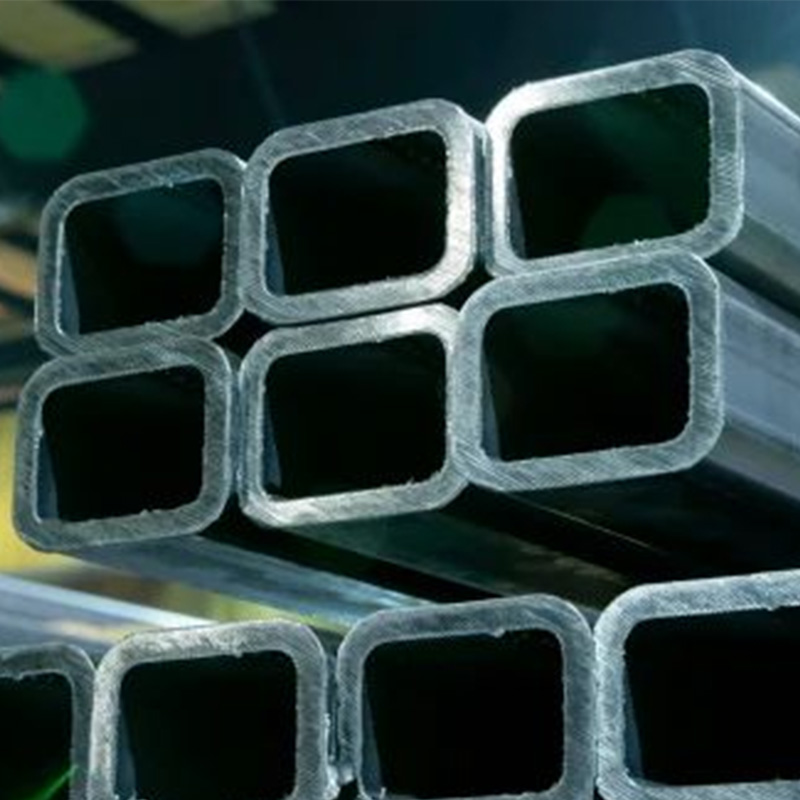

Musta viimeistely EN 10210 S355J2H nelikulmainen ontto osa Kuumasinkitty nelikulmainen ontto osa Mittatilaustyönä jauhemaalattu suorakaiteen muotoinen ontto osa Suuripaksu rakenteellinen neliöputki

Lähetys ja pakkaus

Vakiovientipakkaus: vedenpitävä kalvo + teräsvanne + puisten kuormalavojen suojaus Mukautettu logopakkaus on tuettu Kontin lastausstandardi: 20 jalan kontti ≈25 tonnia; 40 jalan kontti ≈28 tonnia (bulkki) / 25 tonnia (lava) Täydelliset lähetysasiakirjat: konossementti, kauppalasku, MTC EN 10204 3.1, kolmannen osapuolen tarkastusraportti

Asiakassovellusskenaariot

Teräsrakennetehtaan rakennuksen runkoprojekti Liikerakennuksen verhoseinän tukiprojekti Mekaanisten laitteiden rungon valmistusprojekti Silta- ja kuljetustilaprojekti
