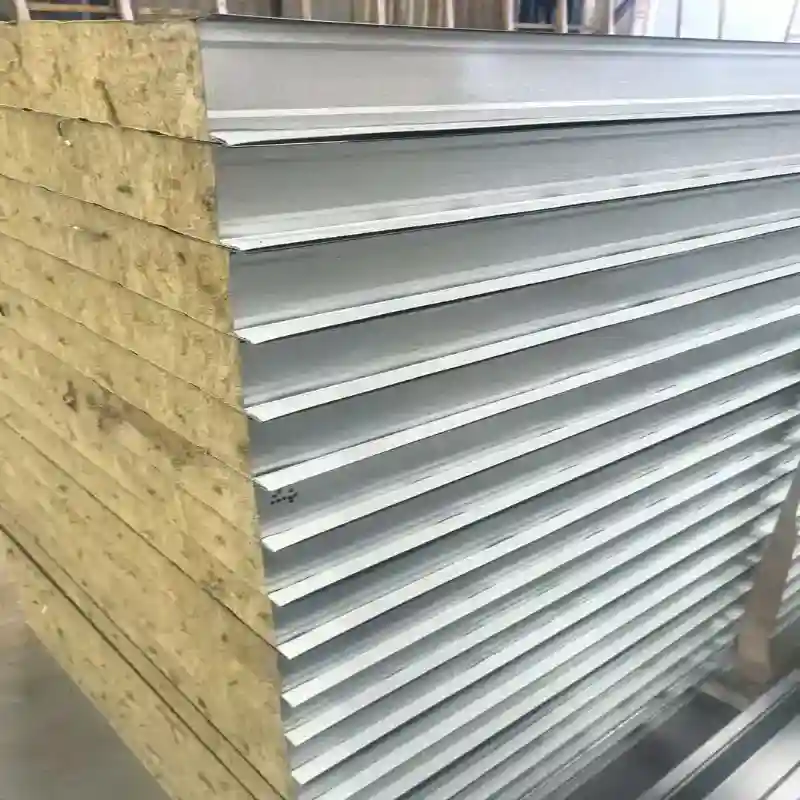

Metallikomposiittikattopaneeli

Shunchen Metal Composite Roof Panel tarjoaa integroidun kattoratkaisun teollisuuslaitoksiin, varastoihin, kylmävarastoihin ja liikerakennuksiin. Kestävien metallipintojen ja eristettyjen ytimien (50–200 mm) jatkuva laminointi eliminoi ylimääräiset paikan päällä olevat kerrokset ja maksimoi energiatehokkuuden. 450 000 tonnin ryhmäkapasiteetin tukemana se tarjoaa täydelliset mukautetut tekniset tiedot ja nopean toimituksen.

Tärkeimmät ominaisuudet

Integroitu lämpöeristys

Eristetty ydin on suljettu metallilevyjen väliin, mikä luo jatkuvan lämpösulun katon yli. PU- ja PIR-ytimet sopivat erityisesti rakennuksiin, joissa lämmönsiirron rajoittaminen katon läpi on tärkeää.

Tarvittava metallikomposiittikattopaneelin paksuus voidaan valita projektin eristystavoitteen ja paikallisten ilmasto-olosuhteiden mukaan sen sijaan, että käytettäisiin yhtä kiinteää paksuutta jokaiselle rakennukselle.

Säänkestävä metallipinta

Ulkoinen metallikerros muodostaa ensimmäisen esteen sateelta, auringonvalolta, tuulelta ja ilmakehän altistumiselta. Valittu pinnoitejärjestelmä lisää suojaa teräs- tai alumiinialustalle ja määrittää myös näkyvän katon viimeistelyn.

Kosteissa, rannikko- tai kemiallisissa ympäristöissä toteutettavissa projekteissa alustan ja pinnoitteen tekniset tiedot tulee valita odotettavissa olevien korroosio-olosuhteiden mukaan.

Rakenteellinen jäykkyys

Liimattu sandwich-rakenne yhdistää kaksi metallikalvoa jäykkään tai puolijäykän eristysytimen kanssa. Tämä luo paksumman ja vakaamman paneelin kuin yksi ohut metallilevy.

Paneelin jäykkyys riippuu ydintyypistä, paneelin paksuudesta, metallilevyn paksuudesta, profiilin geometriasta, jännevälistä ja kiinnitysmenetelmästä. Rakennekaton suunnittelussa lopullinen paneelikokoonpano tulee siksi valita vaaditun jännevälin ja kuormitusolosuhteiden mukaan.

Vähentynyt kattokerrostus

Koska metallipäällyste ja eriste toimitetaan yhtenä tehdasvalmisteisena komponenttina, kattojärjestelmä ei vaadi erillistä eristekerrosta ulomman kattolevyn ja rakennuksen sisäpuolen väliin.

Tämä integroitu kokoonpano voi vähentää asennusvaiheiden määrää ja yksinkertaistaa materiaalinkäsittelyä katon rakentamisen aikana.

Mukautettu pinnan ulkonäkö

Ulko- ja sisäpuoliset metallilevyt voidaan toimittaa eri pinnoitteilla ja väreillä. Tämän ansiosta katon ulkonäkö voidaan sovittaa yhteen teollisuustilojen, liikerakennusten, varastojen ja muiden arkkitehtonisten vaatimusten kanssa.

Sovellukset

Teolliset työpajat ja tehtaat

Metallikomposiittikattopaneeleja käytetään tehdaskatoissa, joissa vaaditaan lämmöneristystä yhdessä valmiin metallikattopinnan kanssa. PU-, PIR- ja kivivillakokoonpanot voidaan valita rakennuksen lämpö- ja palovaatimusten mukaan.

Varastot ja logistiikkarakennukset

Varastot vaativat suuria kattoalueita, tasaiset paneelimitat ja tehokas asennus. Esivalmistettu paneelirakenne soveltuu teräsrunkoisiin varastoihin ja logistiikkatiloihin, joissa kattorakentamisen on katettava suuria alueita.

Kylmävarastot

Kylmävarastointiin ja lämpötilasäädeltyihin rakennuksiin voidaan valita PU- tai PIR-ytimet niiden lämmöneristysominaisuuksien perusteella. Paneelin paksuus määräytyy yleensä sisälämpötilan, ulkoilman, jäähdytyskuorman ja rakennuksen vaipan suunnittelun mukaan.

Liike- ja maatalousrakennukset

Paneeleita voidaan käyttää liikerakennuksissa, maatalousvarastoissa, kotieläinrakennuksissa ja muissa rakenteissa, jotka vaativat valmiin eristetyn kattokotelon.

Paloherkät teollisuusrakennukset

Kivivillasydänkokoonpanoja voidaan käyttää, kun projekti vaatii palamattoman mineraalieristysytimen. Lopullinen paloluokitus tulee vahvistaa koko paneelirakenteen ja sovellettavan testistandardin mukaan.

Tekniset parametrit

Tuotteen tekniset tiedot

Tyypillinen paksuusvalinta

Metallikomposiittikattopaneelin paksuus tulee määrittää vaaditun lämpöteknisen suorituskyvyn, palospesifikaation, jännevälin, paikallisen ilmaston ja rakennesuunnittelun perusteella sen sijaan, että se olisi valittava pelkästään rakennustyypin mukaan.

Sovellettavat standardit

Shunchen voi valmistaa paneeleja tiettyjen kiinalaisten ja kansainvälisten vaatimusten mukaan, mukaan lukien GB/T 23932-2009 ja EN 14509 soveltuvin osin. Palo- ja suorituskykytestaus voidaan järjestää soveltuvien projektispesifikaatioiden mukaan, mukaan lukien asiaankuuluvat ASTM- tai muut alueelliset testimenetelmät.

Tarkka standardi ja testimenetelmä on vahvistettava ennen tuotantoa, koska paloluokitus ja lämpösuorituskyky riippuvat koko paneelin rakenteesta, mukaan lukien metallipinnat, ydinmateriaali, paksuus, liitokset ja asennuskokoonpano.

Tuotanto ja laadunvalvonta

Jatkuva paneelituotanto

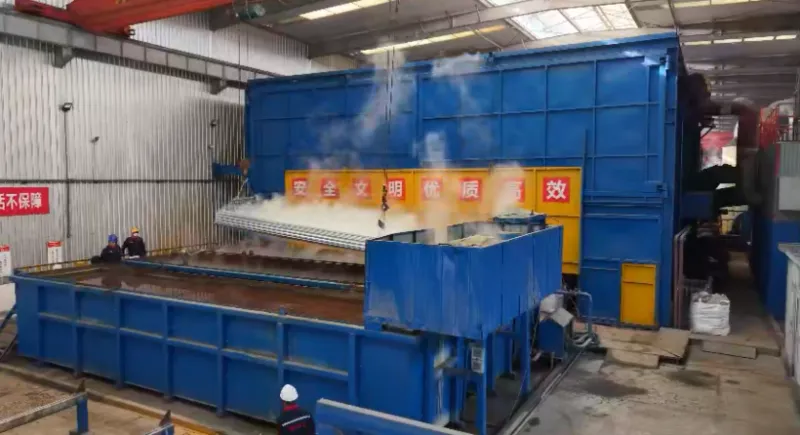

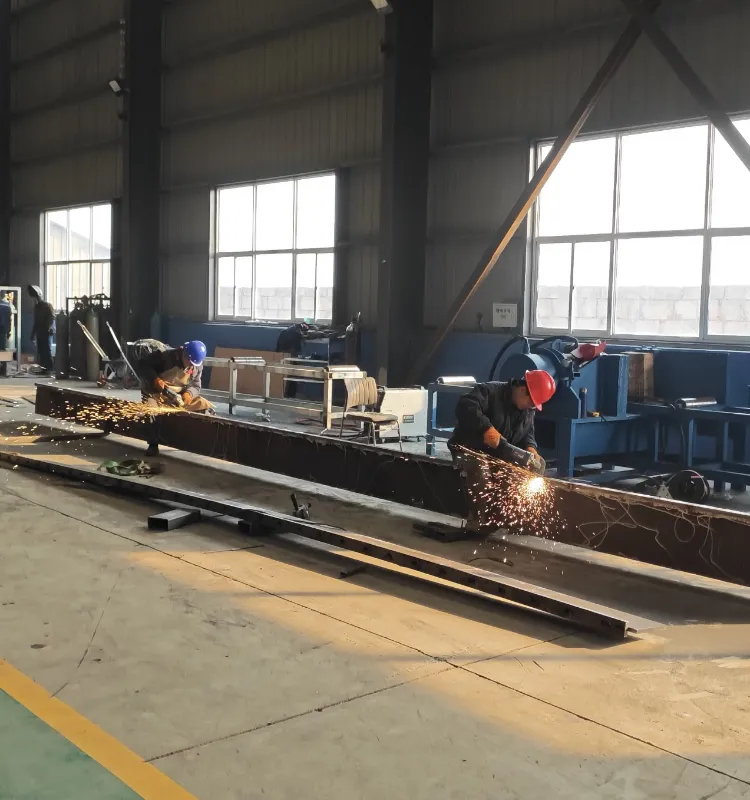

Shunchen käyttää automatisoituja jatkuvia komposiittituotantolinjoja metallilevyjen muodostamiseen, eristysytimen valmistukseen, liimamateriaalien levittämiseen ja kerrosten puristamiseen integroiduksi paneeliksi.

Jatkuva tuotanto pitää paneelin geometrian ja kerrosten järjestelyn yhtenäisenä koko tuotantojakson ajan.

Ydinmateriaalin tarkastus

Ennen laminointia eristeydin tarkastetaan vaaditun materiaalityypin ja spesifikaation mukaan. Tiheys, paksuus ja muut asiaankuuluvat ominaisuudet voidaan todentaa valitun ytimen ja sovellettavien tarkastusvaatimusten mukaisesti.

Paneelin mittojen tarkastus

Valmiiden metallikomposiittikattopaneelien paksuus, leveys, pituus, profiilin kunto ja näkyvä mittapoikkeama tarkistetaan. Tarkastuksessa keskitytään siihen, vastaako valmis paneeli hyväksyttyä tuotantospesifikaatiota.

Liimaus ja pintatarkastus

Liimattu rajapinta tarkastetaan näkyvän delaminoitumisen ja epätäydellisen sidoksen varalta. Metallipinta tarkistetaan ennen pakkaamista naarmujen, pinnoitevirheiden, kolhujen ja muiden näkyvien vaurioiden varalta.

Suorituskykytestaus

Tuotteen kokoonpanosta ja projektin vaatimuksista riippuen testaukseen voi sisältyä lämmönjohtavuus, palotekninen suorituskyky, taivutuskestävyys ja muut asiaankuuluvat suorituskyvyn todentaminen.

Riippumatonta tarkastusta vaativille vientitilauksille voidaan järjestää kolmannen osapuolen tarkastus SGS:n tai BV:n kaltaisten organisaatioiden kautta sovitun tarkastusalueen mukaisesti.

OEM-räätälöinti

Ydin- ja metallimateriaalin valinta

Asiakkaat voivat määrittää ulomman metallilevyn, sisemmän metallilevyn ja eristysytimen projektin vaatimusten mukaisesti. Shunchen voi toimittaa yhdistelmiä, jotka perustuvat väripinnoitettuun teräkseen, alumiini-magnesium-mangaani-seokseen, PU-, PIR-, kivivilla- ja lasivillaan.

Paneelin paksuus ja leveys

Paneelin paksuus voidaan räätälöidä eristysvaatimusten ja rakennussuunnittelun mukaan. Tehokas leveys voidaan myös säätää vastaamaan katon sijoittelua ja asennusjärjestelmää.

Mukautettu paneelin pituus

Paneeleita voidaan valmistaa kiinteinä tai räätälöityinä pituuksina. Tavaratilatuotanto vähentää laajan paikan päällä tehtävän leikkauksen tarvetta ja mahdollistaa paneelien mittojen sovittamisen katon geometriaan.

Pinnan pinnoitus ja väri

Asiakkaat voivat määrittää pinnoitteen tyypin, pinnan viimeistelyn ja värin. Polyesteri- ja fluorihiilipinnoitusjärjestelmiä on saatavana erilaisiin altistus- ja ulkonäkövaatimuksiin.

Esivalmistettu käsittely

Tehdaskäsittelyyn voi kuulua avaus, reunatiivistys, kulmien taivutus ja esiporaus hyväksyttyjen piirustusten mukaisesti. Nämä toiminnot suoritetaan ennen toimitusta, kun projekti edellyttää paneelien saapumista osittain valmiina asennusta varten.

Asennus ja liitäntä

Katon asettelu

Ennen asennusta kattorakenteen kohdistus, orreiden väli, taso ja kantavuus on tarkistettava. Metallikomposiittikattopaneelin mitat on tarkistettava hyväksyttyyn kattoasetelmaan nähden ennen nippujen nostamista katolle.

Paneelin sijoittelu

Paneelit sijoitetaan suunniteltua kattosuuntaa pitkin ja niitä tukevat alla olevat orret. Oikea kohdistus on tärkeää, koska paneelin liitos määrää kattopäällysteen jatkuvuuden.

Yhteys

Viereiset paneelit liitetään suunnitellun sivuliitoksen tai limitysrakenteen kautta. Liitoksen tulee olla täysin kiinni ja kohdistettu ennen kiinnitystä, jotta vältetään raot paneelien välillä.

Kiinnitys

Kiinnikkeet asennetaan määrätyn kiinnitysalueen kautta tukirakenteeseen. Kiinnittimen tyypin, etäisyyden, aluslevyn määrittelyn ja kiinnitysasennon tulee noudattaa projektin asennuspiirustusta ja paikallisia tuulikuormavaatimuksia.

Vilkkuminen ja tiivistys

Katon reunat, harjat, laaksot, läpiviennit ja muut liitokset vaativat asianmukaista tiivistys- ja tiivistyskäsittelyä. Nämä alueet ovat erityisen tärkeitä veden pääsyn estämiseksi, koska ne katkaisevat jatkuvan katon pinnan.

Asennustietojen tulee noudattaa paneelitoimittajan asennusohjeita ja rakennesuunnittelijan hyväksymää kattosuunnitelmaa.

Miksi valita Shunchen?

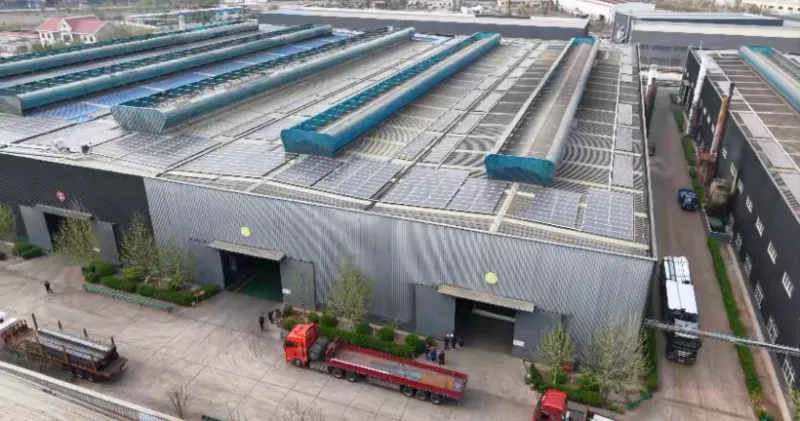

Shunchen toimittaa metallikomposiittikattopaneeleja integroidusta teräksenjalostuksen tuotantokannasta, johon kuuluvat teräsmateriaalien käsittely, pinnoitus, galvanointi, varastointi ja logistiikka.

Konsernin vuotuinen tuotantokapasiteetti on yli 450 000 tonnia ja yli 40 000 neliömetriä tuotanto- ja varastotilaa. Komposiittikattopaneelitilauksissa tämä valmistusinfrastruktuuri tukee raaka-aineiden hankintaa, paneelien tuotantoa, räätälöityä käsittelyä, tarkastusta, pakkaamista ja vientitoimitusta samassa toimitusketjussa.

Asiakkaat voivat määrittää paneeliytimen, metallilevyn, paksuuden, leveyden, pituuden, pinnoitteen, värin ja esivalmistusvaatimukset ennen tuotantoa. Tekniset tiedot tarkistetaan projektin spesifikaatioiden perusteella, jotta valmistuskokoonpano vahvistetaan ennen tilauksen tuotantoa.

Vientitilauksia varten Shunchen voi toimittaa tehdastestiasiakirjoja, mittatarkastuspöytäkirjoja, materiaaliasiakirjoja ja tarvittaessa kolmannen osapuolen tarkastusta. FOB- ja CIF-lähetysjärjestelyt ovat saatavilla kansainvälisille tilauksille.

FAQ

Mitä eroa on metallikomposiittikattopaneelilla ja yksikerroksisella metallikattolevyllä?

Metallikomposiittikattopaneeli sisältää eristysytimen kahden metallikerroksen välissä, kun taas yksikerroksinen kattopelti muodostaa pääasiassa säänkestävän ulkopinnan. Komposiittirakenteessa yhdistyvät siten katto- ja eristystoiminnot yhdessä esivalmistetussa komponentissa.

Mikä ydin tulisi valita komposiittikattopaneelille?

PU ja PIR valitaan yleisesti, kun lämmöneristys on ensisijainen vaatimus. Kivivilla sopii projekteihin, joissa palonkestävyys ja mineraalipohjainen eristys ovat tärkeitä. Lasivillaa voidaan harkita silloin, kun tarvitaan lämpö- ja äänieristystä. Lopullisen valinnan tulee noudattaa projektin lämpö- ja palospesifikaatioita.

Mitä paneelipaksuuksia on saatavilla?

Yleisiä paksuuksia ovat 50, 75, 100, 150 ja 200 mm. Muista paksuuksista voidaan keskustella vaaditun lämpösuorituskyvyn ja projektisuunnitelman mukaan.

Voiko paneelin pituutta mukauttaa?

Kyllä. Paneeleita voidaan toimittaa kiinteinä pituuksina, kuten 6 m ja 12 m, tai ne voidaan leikata määrättyihin pituuksiin katon sijoittelun ja kuljetusvaatimusten mukaan.

Voiko ulkoväriä ja pinnoitetta mukauttaa?

Kyllä. Polyesteriä, fluorihiilivetyä ja muita määriteltyjä pinnoitusjärjestelmiä voidaan toimittaa. Väriä voidaan myös räätälöidä käytettävissä olevan pinnoitusjärjestelmän ja projektivaatimusten mukaan.

Voitko tarjota alumiini-magnesium-mangaani paneeleita?

Kyllä. Alumiini-magnesium-mangaani-seoslevyjä voidaan käyttää metallipintana sopivissa komposiittikattopaneelikokoonpanoissa. Alustan paksuus ja paneelirakenne tulee vahvistaa kattosuunnitelman mukaan.

Voitko käsitellä aukot ennen toimitusta?

Kyllä. Avaus, reunatiivistys, taivutus ja esiporaus voidaan järjestää hyväksyttyjen tuotantopiirustusten mukaan.

Mitä tietoja tarjoukseen tarvitaan?

Vaaditut tiedot sisältävät yleensä kattopinta-alan tai paneelin määrän, paneelin paksuuden, ydinmateriaalin, metallilevytyypin ja -paksuuden, tehollisen leveyden, paneelin pituuden, pinnoitteen, värin, asennusvaatimukset ja toimituskohteen. Kattopiirustukset ovat hyödyllisiä, kun asiakas vaatii määrälaskentaa tai esivalmistettua käsittelyä.

Voitko järjestää kolmannen osapuolen tarkastuksen?

Kyllä. SGS:n, BV:n tai muun sovitun kolmannen osapuolen tarkastus voidaan järjestää ostosopimuksessa määritellyn tarkastuksen laajuuden mukaisesti.
