Laserleikkaus hiiliteräslevy

Tianjin ShunChen Industrial on korkealuokkainen teräksen jalostusvalmistaja, jolla on 12 vuoden vientikokemus, ja ShunChen keskittyy tarjoamaan tarkkuuslaserleikattuja hiiliterästuotteita, jotka on mukautettu erilaisiin teollisuus- ja rakennusteollisuuden vaatimuksiin. Tianjinin tuotantopohjamme omistaa useita suuritehoisia CNC-kuitulaserleikkauslinjoja ja kansallisen ammattimaisen materiaalitestauslaboratorion, joka keskittyy teräsrakenteiden valmistukseen, mekaanisten osien käsittelyyn, verhoseinien suunnitteluun, kunnallisiin tiloihin ja teollisuuslaitteiden valmistusskenaarioihin.

Poiketen tavallisista liekki/plasmaleikkausteräslevyistä, joissa on suuri toleranssi ja karkeat reunat, laserleikkaushiiliteräslevymme valitsevat perusmateriaaliksi korkealaatuisen kuumavalssatun hiiliteräksen, joka yhdistetään korkean tarkkuuden laserleikkaukseen ja automaattiseen reunan viimeistelyyn. Toteutamme tiukan saapuvan materiaalin tarkastuksen + digitaalisen sisäkkäisen ohjelmoinnin + koko prosessin laadunseurannan saavuttaaksemme korkean tarkkuuden muotoilun minimaalisella lämmön vaikutuksilla. Vanhempi QC-tiimimme suorittaa koko prosessin seurantatarkastuksen jokaiselle laserleikatun hiiliteräslevyerän mittatoleranssille ≤±0,1 mm, leikkauspinnan karheudelle Ra≤12,5 μm, pystypoikkeamalle ≤0,5°. Kaikki tuotteet ovat GB, ASTM, EN, JIS kansainvälisten standardien mukaisia, ja voimme toimittaa täydelliset MTC EN 10204 3.1 ja SGS:n kolmannen osapuolen tarkastusraportit.

Reaalimaailman suorituskykytestaus

1. Mittojen tarkkuus- ja toleranssitesti (kolmannen osapuolen SGS-testi)

Testistandardi: ASTM A6, ISO 9013

Testiolosuhteet: Monimutkaisten muotoiltujen työkappaleiden täysikokoinen mittaus, 100 näytteenottopistettä erää kohden

Testinäytteet:

Tavallinen polttoleikattu hiiliteräslevy

Tavallinen plasmaleikattu hiiliteräslevy

ShunChen laserleikkaus hiiliteräslevy

Tärkeimmät havainnot:

Tavallinen polttoleikkauslevy: mittatoleranssi ±1,5 ~ 2,0 mm, suuri muotopoikkeama, vaatii toissijaista hiontaa

Tavallinen plasmaleikkauslevy: mittatoleranssi ±0,8 ~ 1,2 mm, selkeä reunakuona, alhainen asennussovitus

ShunChen-laserleikkauslevy: mittatoleranssi ≤±0,1 mm, ääriviivapoikkeama ≤0,05 mm, kertamuodostus ilman toissijaista käsittelyä, kokoonpanotehokkuus parani 60 %

2. Leikkauspinnan laadun ja lämpödeformaatiotesti

Testistandardi: GB/T 13288, ISO 11484

Testiolosuhteet: 20 mm paksu Q235B hiiliteräslevy, täyspitkä jatkuva leikkaus

Testitulokset:

Tavallinen polttoleikkauslevy: Paksu oksidikerros leikkauspinnalla, lämpövaikutusalue 2-3 mm, levyn ilmeinen muodonmuutos

Plasmaleikkauslevy: Reunassa roikkuvaa kuonaa, lämpövaikutusalue 1-1,5 mm, materiaalin osittainen kovettuminen

ShunChen-laserleikkauslevy: Tasainen leikkauspinta ilman purseita, lämpövaikutusalue ≤0,2 mm, ei makroskooppista muodonmuutosta, materiaalin mekaaniset ominaisuudet pysyvät yli 98 % perusmateriaalista

3. Mukautumisvarmennusta käsitellään

Testattu kansallisten ja kansainvälisten standardien mukaan, ydinindikaattorit:

Pienin leikkausaukko: 0,5 × levyn paksuus

Suurin leikkauspaksuus: 25 mm hiiliteräs vakaa massatuotanto

Leikkaus pystysuora: ≤0,5° 20 mm:n paksuudella

Reunojen kovuuden kasvu: ≤10HV, ei ilmeistä kovettumista

Laadukas pohjalevy yhdistettynä tarkkuuslaserprosessiin takaa tasapainoisen tarkkuuden, mekaanisen suorituskyvyn ja prosessoinnin tehokkuuden ja tukee monimutkaista ääriviivaleikkausta, porausta ja aihiota erilaisille teollisuuskomponenteille.

Tosimaailman käyttäjien skenaariot ja tarkistetut tapaukset

Tapaus 1: Teräsrakenteiden sulautettujen levyjen valmistusprojekti (Middle East Construction Engineering Co., Ltd.)

Toimiala: Rakennusteräsrakenteet

Ongelma: Perinteisillä polttoleikatuilla upotetuilla levyillä oli suuri kokopoikkeama, epätasaiset reunat, mikä vaati paikan päällä tehtävää toissijaista hiontaa, mikä viivästytti rakentamisen edistymistä ja lisäsi työvoimakustannuksia.

Ratkaisu: Ota käyttöön ShunChen-laserleikkaus hiiliteräslevy, Q235B-materiaali, paksuus 10–30 mm, täysi erä digitaalinen sisäkkäisleikkaus esiporatuilla pultinrei'illä.

Tulos: Kertaasennuksen läpäisyaste saavutti 99,5 %, paikan päällä tehdyt hiontatyöt eliminoitu, rakennusaika lyheni 28 %. Vuotuinen ostovolyymi saavuttaa 1200 tonnia, pitkäaikainen vakaa yhteistyö säilyy.

Tapaus 2: Mekaanisten laitteiden osien tyhjennysprojekti (Domestic Machinery Manufacturing Co., Ltd.)

Toimiala: Teollisuuslaitteiden valmistus

Ongelma: Plasmaleikatuissa työkappaleissa oli suuria muodonmuutoksia ja purseet, jotka vaikuttivat myöhempään hitsaustarkkuuteen ja johtivat valmiiden osien korkeaan hylkäysasteeseen.

Ratkaisu: Ota käyttöön ShunChen-laserleikkaus hiiliteräslevy, Q355B-materiaali, räätälöity monimutkainen ääriviivojen tyhjennys, tiukka tasaisuus ja toleranssin valvonta.

Tulos: Valmiiden osien hitsauskohdistustarkkuus parani merkittävästi, tuotteen hylkäysaste laski 7,2 %:sta 0,8 %:iin, kuukausittainen tuotantokapasiteetti kasvoi 35 %. Nimetty jalostustoimittaja kaikille yrityksen ydinrakenneosille.

Tapaus 3: Curtain Wall mukautetun liittimen käsittelyprojekti (East China Curtain Wall Engineering Company)

Toimiala: Rakennusverhoseinien koristelu

Ongelma: Perinteisillä leikatuilla liittimillä oli huono mittasuhteet, mikä aiheutti epätasaisia ​​verhoseinien liitosrakoja ja epäonnistuneen ulkonäön hyväksymisen.

Ratkaisu: Käytä ShunChen-laserleikkausta hiiliteräslevyä myöhempään galvanointikäsittelyyn, erikoismuotoisten liittimien korkean tarkkuuden eräleikkaukseen.

Tulos: Liittimen koon johdonmukaisuus saavutti 100%, verhoseinän kokoonpanorako yhtenäinen, läpäisi kertaluonteisen ulkonäön hyväksynnän. Vakaa yhteistyö 5 peräkkäisen vuoden ajan kaikissa huippuluokan verhoseinäprojekteissa.

Aitoja asiakasarvioita

"Laserleikatut teräslevyt säästävät huomattavasti paikan päällä tapahtuvaa käsittelyaikaamme. ShunChenin tuotteissa on vakaa tarkkuus ja nollajäysteet, jotka vastaavat täydellisesti teräsrakenteiden kokoonpanovaatimuksiamme. Niiden toimitus on aina aikataulussa."

-- Omar Hassan, projektipäällikkö, Middle East Construction Engineering Co., Ltd.

"Tuotamme tarkkuusmekaanisia osia tiukoilla toleranssivaatimuksilla. ShunChenin laserleikkauksilla hiiliteräslevyillä on minimaalinen muodonmuutos ja tasalaatuinen erä, mikä vähentää tehokkaasti hylkäysastetta ja tuotantokustannuksia."

-- Li Ming, tekninen johtaja, Domestic Machinery Manufacturing Co., Ltd.

"Verhoseinien suunnittelulla on korkeat vaatimukset ulkonäölle ja kokoonpanotarkkuudelle. Niiden laserleikkausliittimillä on tarkat mitat ja sileät reunat, mikä parantaa huomattavasti asennustehokkuuttamme ja projektin laatua."

-- Zhang Wei, hankintajohtaja, East China Curtain Wall Engineering Company

Vahvistetut tuoteparametrit

(1) Yleiset suoritusstandardit

(2) Tekniset ydinparametrit

Keskeiset edut

1. Valtuutettu testaus- ja tarkkuustakuu: Kaikki ShunChen-laserleikattujen hiiliteräslevyjen mittatarkkuus, pinnan laatu ja suorituskykytiedot ovat peräisin SGS:n kolmannen osapuolen testeistä ja pitkäaikaisesta teknisestä tarkastuksesta, täydelliset tarkastusraportit asiakkaiden saatavilla.

2. Erittäin tarkka kertamuovaus: CNC-laserleikkaus mikronitason toleranssilla, sileät jäysteettomat reunat, ei tarvita toissijaista hiontaa, mikä säästää huomattavasti käsittelytyötä ja aikakustannuksia.

3. Minimaalinen lämpövaurio: Erittäin kapea lämmön aiheuttama vyöhyke, ei ilmeistä levyn muodonmuutosta, perusmateriaalin mekaaniset ominaisuudet ovat täysin säilyneet, sopii vaativiin rakenneosiin.

4. Täysi räätälöintipalvelu: Tukee räätälöityjä monimutkaisia ​​ääriviivoja, huokoisia sisäkkäisyyksiä, erikoismuotoiltuja peitteitä ja vastaavia pintakäsittelyjä vastaamaan eri toimialojen yksilöllisiä vaatimuksia.

5. Täydelliset sertifikaatit ja vakaa toimitus: ISO9001:2015-sertifioitu, täydellinen vientiasiakirjasarja. Riittävä raaka-ainevarasto varmistaa vakaan erälaadun ja nopean toimitussyklin.

Sopii käytettäväksi

· Rakennusteräsrakenneteollisuus: upotetut levyt, liitoslevyt, jäykisteet, kattoristikkojen komponentit, teräsrakenteiden tarvikkeet

· Koneenvalmistusteollisuus: Laitteiden rungon osat, mekaaniset rakenneosat, pohjalevyt, kannatinosat

· Verhoseinä- ja sisustusteollisuus: verhoseinäliittimet, kölitarvikkeet, koristeelliset metalliosat, ovi- ja ikkunahelat

· Kunnalliset ja julkiset tilat: suojakaiteiden komponentit, kylttipaneelit, katuvalaisintarvikkeet, julkisten tilojen metalliosat

· Muut teollisuudenalat: Maatalouskoneiden osat, kuljetusvälinekomponentit, laitteistotuotteiden aihio, hitsausrakenneosat

Miksi valita Tianjin ShunChen?

Etsitkö erittäin tarkkoja laserleikattuja hiiliteräslevyjä valmistus- ja suunnitteluprojekteihisi? Valitse Tianjin ShunChen Industrial, ammattimainen teräksenjalostusvalmistaja, jolla on 12 vuoden vientikokemus.

Ylläpidämme suuria perinteisiä hiiliteräspohjalevyjä ympäri vuoden, näytteiden toimitus 3 päivässä ja irtotavaratoimitus 7-10 päivässä. Ammattitaitoinen tekninen tiimimme tarjoaa yhden luukun ratkaisuja, kuten materiaalin valinnan, sisäkkäisyyden optimoinnin ja prosessien sovituksen sovellusvaatimustesi mukaan. Tehtaan suoramyynti leikkaa välikustannuksia kilpailukykyisellä hinnalla ja vakaalla tuotteen laadulla. Ota yhteyttä ShunCheniin nyt saadaksesi ilmaisia ​​näytteitä ja yksityiskohtaisia ​​tarjouksia!

Oikeiden tuotteiden ja lähetysten galleria

Tuotanto ja laaduntarkastus

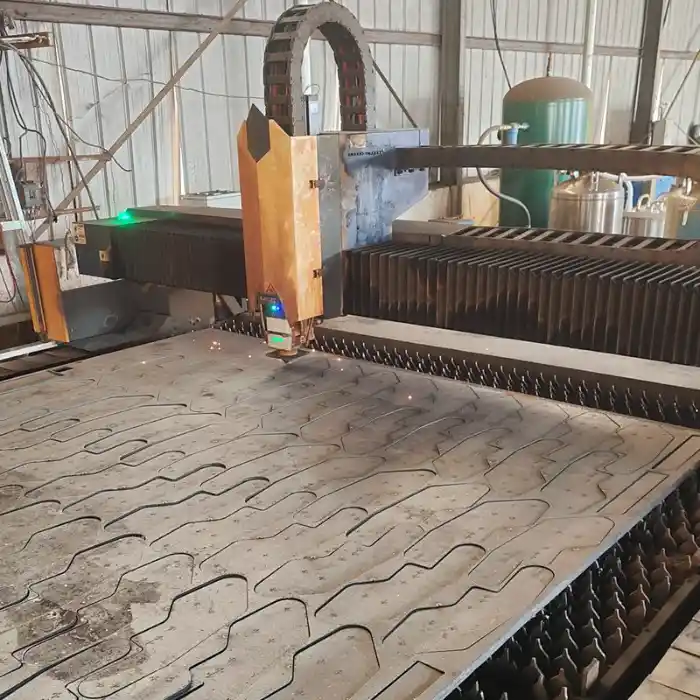

Tehokas CNC-kuitulaserleikkauskone Online-mittainen automaattinen tunnistusjärjestelmä Pinnan karheuden ja tasaisuuden testauslaitteet Täyden erän laaduntarkastus ennen toimitusta

Tuotenäyttö

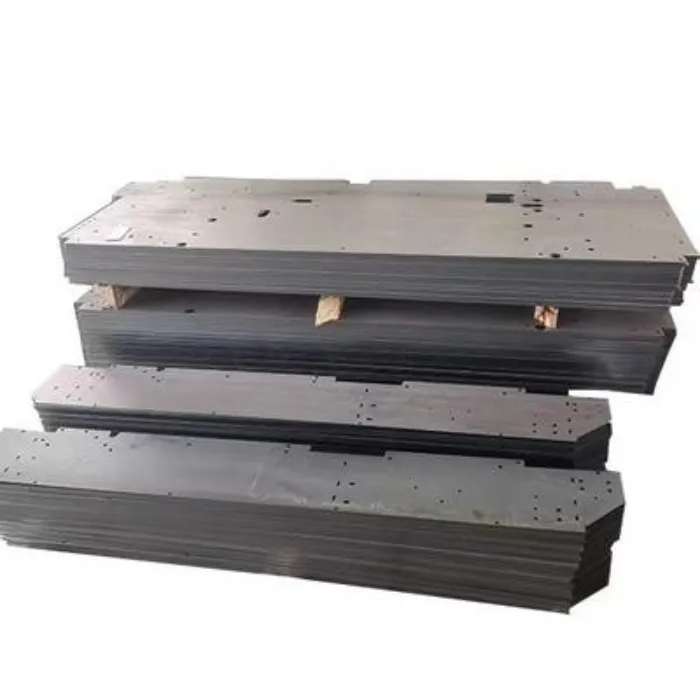

ShunChen laserleikkaus hiiliteräslevy Tarkkuusaihitut hiiliteräsrakenneosat Erikoismuotoiset laserleikatut hiiliteräskomponentit Galvanoidut viimeistellyt laserleikatut teräslevyt

Lähetys ja pakkaus

Tavallinen vienti merikelpoinen pakkaus: vedenpitävä kalvo + puinen lava + teräsvanne suoja Mukautetun tuotemerkin logo pakkaus tuettu Kontin lastausstandardi: 20 jalan kontti ≈22 tonnia; 40 jalan kontti ≈45 tonnia Täydelliset lähetysasiakirjat: konossementti, kauppalasku, MTC, SGS:n kolmannen osapuolen tarkastusraportti

Asiakassovellusskenaariot

Teräsrakenne upotetun levyn suunnitteluprojekti Mekaanisten laitteiden osien käsittelyprojekti Verhoseinäliittimen valmistusprojekti Kunnallisen rakennuksen metallikomponenttiprojekti
